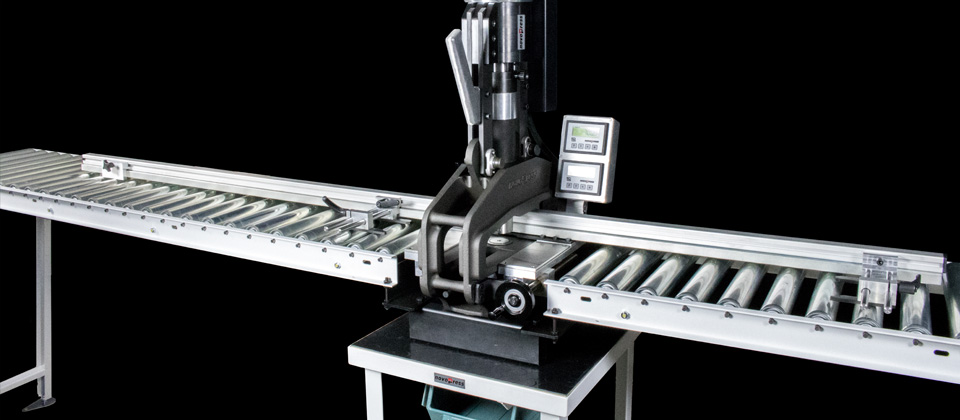

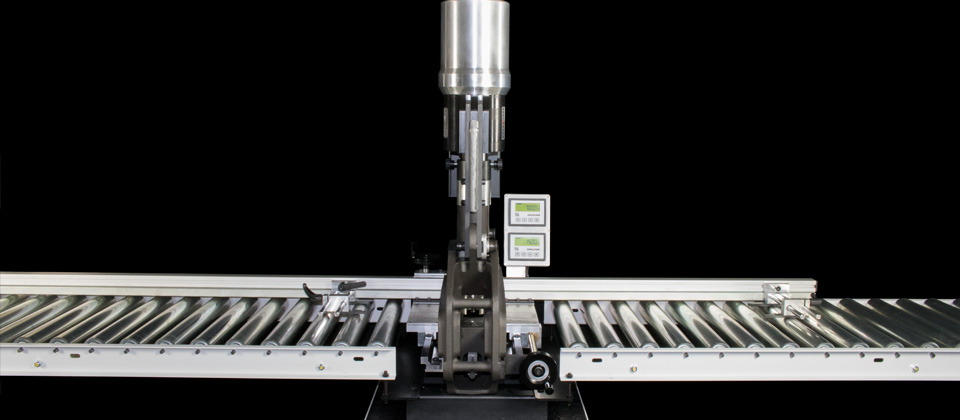

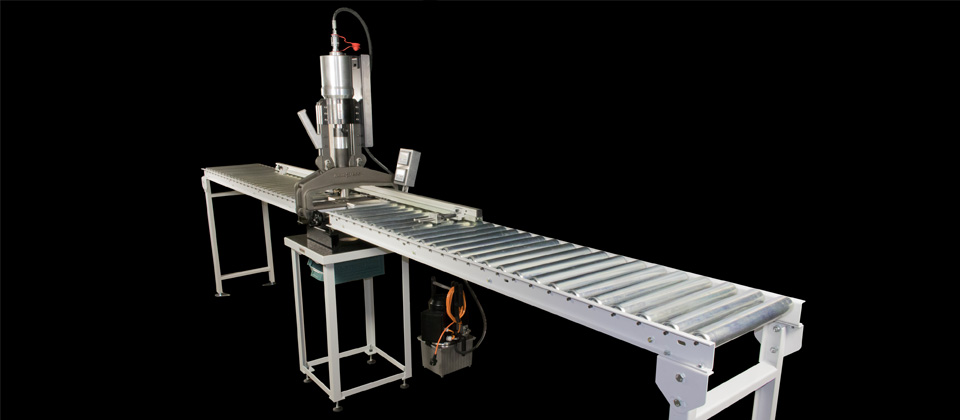

HSBL Lochstanze 160 Digital    Art.Nr. 40800 & 40900

Für mittelständische Betriebe ist die Leistung einfacher Lochstanzen oftmals unzureichend und der Einsatz von CNCAutomaten mit hohen Kosten verbunden. Mit der „Lochstanze 160 Digital” wird eine neue Leistungsklasse definiert, die bei moderater Investition eine spürbare Reduzierung der Fertigungskosten ermöglicht. Die Ausstattung mit digitaler Messvorrichtung in X/Y-Achse und Rollenbahn ermöglicht eine äußerst flexible Fertigung von Stromschienen.

Der Lieferumfang der “Lochstanze 160 Digital” enthält alle notwendigen Komponenten, mit Ausnahme des hydraulischen Antriebsaggregates und HSBL-2 Arbeitszylinders. Zum Betrieb ist lediglich ein üblicher 220 V/50 Hz Anschluss erforderlich. Die LCD-Digitalanzeige arbeitet permanent und verfügt über eine interne Spannungsversorgung per Batterie.



Vorteile

    • wesentlich günstigere Fertigungskosten
    • optimaler und zügiger Materialfluss durch integriertes Rollenbahnsystem
    • keine Vorarbeiten oder Programmierung erforderlich
    • schnelles, stufenloses Positionieren der Stromschiene über den gesamten Messbereich
    • Umschaltung des Messsystems von Absolut- auf Kettenmaß

Das Werkzeugsystem

Das Werkzeugwechselsystem nebst Stanzwerkzeugen trägt zur Reduzierung der Fertigungszeiten bei. Stempel und Matrize lassen sich auf Knopfdruck/Auswurfhebel in ca. 30 Sek. wechseln. Die solide Werkzeugaufnahme ermöglicht problemlose Folgestanzungen. Die Umschaltfunktion des Messsystems von Absolut- auf Kettenmaß sorgt dabei für zügige Folgestanzungen ohne Umrechnungsarbeit. Nicht zuletzt steht Ihnen eine breite Palette von Standardwerkzeugen zur Verfügung, die speziell auf die Bedürfnisse bei der Stromschienenbearbeitung abgestimmt sind.

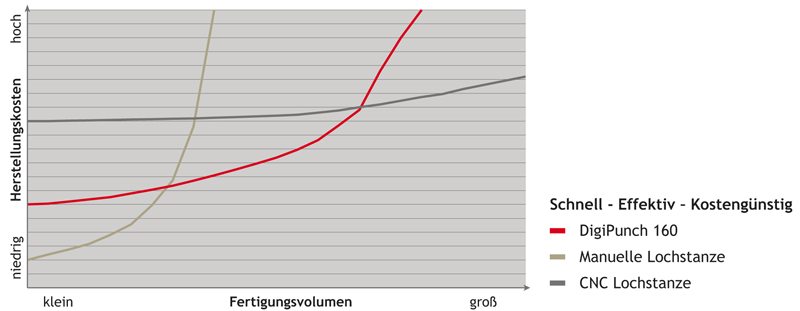

lochstanze-160-digital-diagramm

Technische Daten

Höhe 1900 mm
Tiefe 550 mm
Breite 4300 mm
Gewicht 160 kg
Betriebsdruck 150 bar (2.200 psi)
Kraft 150 KN
Stanzleistung max. 3000 x 160 x 13 mm
Max. Messbereich 2000 x 180 mm
Messauflösung 0,5 mm

Empfohlenes Antriebsaggregat HA3



Lochstanze 160 Digital Art.Nr. 40800
Lochstanze 160 Digital
inkl. Arbeitszylinder und Antriebsaggregat HA3
Art.Nr. 40900
